گام پیچ | رزوه پیچ (Thread Pitch)
گام پیچ چیست؟ پیچ ها از مهمترین اجزای اتصال دهنده در صنایع مختلف به شمار می آیند. یکی از پارامترهای کلیدی که عملکرد پیچ را تعیین میکند گام پیچ (Thread Pitch) است. گام پیچ در واقع فاصله محوری بین دو رزوه متوالی روی پیچ است. این فاصله مشخص میکند که پیچ با هر بار چرخش کامل، چه مقدار در امتداد محور خود حرکت میکند.
به بیان ساده تر:
- هرچه گام پیچ بزرگ تر باشد. → پیچ سریع تر پیشروی میکند.
- هرچه گام پیچ کوچک تر باشد. → دقت و استحکام اتصال بیشتر خواهد بود.
انتخاب گام مناسب نقش مهمی در استحکام اتصال، دقت تنظیم و کارایی مکانیکی دارد؛ به همین دلیل مهندسان در طراحی قطعات صنعتی به این مشخصه توجه ویژه ای دارند.
نوشته مرتبط: پیچ دنده کبریتی / لیست قیمت پیچ متری دنده کبریتی
رزوه پیچ
رزوه پیچ شیارهای مارپیچی هستند که روی سطح پیچ قرار دارند و باعث درگیری پیچ با مهره یا قطعه مقابل می شوند.
این رزوهها نقش مهمی در موارد زیر دارند:
- ایجاد اصطکاک لازم برای اتصال
- جلوگیری از شل شدن پیچ
- انتقال نیرو در مکانیزمهای مکانیکی
رزوهها بر اساس استانداردهای مختلفی مانند متریک و آمریکایی تولید می شوند.
نوشته مرتبط : پیچ دوسر رزوه – قیمت پیچ دوسر رزوه/جدول قیمت m6-m8-m10
انواع گام پیچ بر اساس استاندارد
گام پیچها بر اساس استانداردها و نوع کاربرد در دسته های مختلفی قرار می گیرند.
گام پیچ استاندارد متریک (ISO)
- این نوع پیچ ها بر اساس استاندارد ISO تولید می شوند و در بیشتر کاربردهای صنعتی مورد استفاده قرار میگیرند. (مشخصه نمونه: M8 × 1.25) گام استاندارد معمولاً در دو نوع است:– گام درشت– گام ریز
گام درشت (Coarse Thread)
- رزوه کمتر در واحد طول
- سرعت نصب بالاتر
- مناسب برای سازه های عمومی
گام ریز (Fine Thread)
- رزوه بیشتر در واحد طول
- مقاومت بیشتر در برابر لرزش
- مناسب برای ماشین آلات دقیق
گام پیچ اینچی آمریکایی (UNC / UNF)
- این نوع پیچ ها مطابق استانداردهای آمریکا تولید می شوند و در صنایع این کشور بسیار رایج هستند.
رزوه های خاص
- ذوزنقه ای (Trapezoidal) → رزوه های ذوزنقه ای برای انتقال قدرت در ماشین آلات صنعتی بسیار مناسب هستند.
- مربعی → پیچ های مربعی برای تحمل بارهای سنگین طراحی شده اند و در مکانیزم های انتقال نیرو کاربرد دارند.
- مخروطی → رزوه های این پیچ ها به صورت مخروطی طراحی شده اند و بیشتر در سیستم های لوله کشی برای جلوگیری از نشتی استفاده می شوند.
- چپگرد → این پیچ ها در جهت خلاف عقربه های ساعت بسته می شوند و در مواردی استفاده می شوند که احتمال باز شدن پیچ در اثر چرخش وجود دارد.
- گام پیچ مستطیلی → این نوع رزوه ها در جک های مکانیکی، پرس ها و ماشین ابزار استفاده می شوند.
نوشته مرتبط : یوبولت – لیست قیمت کرپی یوبولت|بست لوله

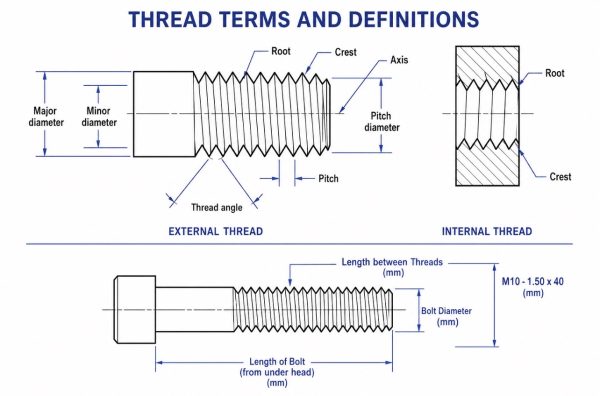

مشخصات فنی پیچ که باید بشناسید
برای انتخاب صحیح پیچ در صنعت ساخت و ساز و ماشین سازی، این پارامترها باید بررسی شوند:
- گام پیچ : فاصله بین رزوهها که تعیینکننده سرعت حرکت محوری پیچ است.
- قطر خارجی (Major Diameter) : قطر کلی پیچ که سایز آن را مشخص میکند (مثلاً M10).
- طول پیچ : فاصله بین زیر سر پیچ تا انتهای رزوه.
جنس پیچ
متداول ترین متریال ها:
- فولاد کربنی
- فولاد آلیاژی
- استیل ضدزنگ
- آلومینیوم
- پلیمرهای صنعتی
انتخاب جنس پیچ در کنار گام پیچ، مستقیماً روی مقاومت کششی و دوام اتصال اثر میگذارد.
نوشته مرتبط : کرپی الواتور – لیست قیمت کرپی الواتور
روش اندازه گیری گام پیچ
برای اندازه گیری دقیق گام پیچ از ابزارهای تخصصی استفاده می شود، از جمله:
- کولیس
- میکرومتر
- گیج گام پیچ (Thread Gauge)
در این روش فاصله بین رزوه ها یا تعداد رزوه ها در یک طول مشخص اندازه گیری می شود. این اندازه گیری به مهندسان کمک میکند نوع دقیق پیچ و استاندارد آن را تشخیص دهند. در صنایع دقیق مانند ماشین سازی، ابزارسازی و تجهیزات پزشکی، اندازهگیری صحیح گام پیچ اهمیت زیادی دارد.
کاربرد گام پیچ در صنعت
گام پیچ تأثیر مستقیمی بر عملکرد پیچ در کاربردهای مختلف دارد. برخی از مهمترین کاربردهای آن عبارتند از:
- افزایش استحکام اتصال : پیچ هایی با گام ریز تعداد رزوه بیشتری دارند و سطح تماس بالاتری ایجاد می کنند؛ در نتیجه اتصال محکم تری فراهم می کنند.
- افزایش سرعت نصب : پیچهای با گام درشت در هر چرخش بیشتر پیشروی می کنند و برای نصب سریع مناسب تر هستند.
- دقت در تنظیمات مکانیکی : در ابزارهای دقیق و ماشین آلات حساس معمولاً از پیچ های گام ریز استفاده می شود تا تنظیمات با دقت بیشتری انجام شود.
- تحمل بارهای مکانیکی : انتخاب گام مناسب باعث می شود پیچ بتواند بارهای کششی و فشاری مختلف را بهتر تحمل کند.
جمع بندی
گام پیچ یکی از مهم ترین مشخصات فنی پیچ ها است که بر سرعت پیشروی، استحکام اتصال و دقت عملکرد مکانیکی تأثیر مستقیم دارد. انتخاب صحیح گام پیچ در طراحی قطعات صنعتی، سازه های فلزی و ماشین آلات نقش بسیار مهمی در ایمنی و کارایی سیستم ها ایفا میکند.
با شناخت انواع گام پیچ، روش اندازه گیری و تفاوت رزوه ها میتوان بهترین گزینه را برای هر کاربرد انتخاب کرد و از عملکرد بهینه اتصالات اطمینان حاصل نمود.
