اجزای تسمه نقاله
اجزای تسمه نقاله (Conveyor Belt) بسته به نوع کاربرد میتوانند کمی متفاوت باشند، اما بهطور کلی شامل بخشهای مشخصی هستند.
تسمه نقاله یکی از مهم ترین تجهیزات انتقال مواد در صنایع مختلف است؛ از معادن و کارخانجات سیمان گرفته تا خطوط بستهبندی و صنایع غذایی. آشنایی با اجزای تسمه نقاله به شما کمک میکند تا انتخاب دقیقتری داشته باشید، نیازهای خط تولید را بهتر بشناسید و هزینههای تعمیر و نگهداری را کاهش دهید. در این مقاله تمام قطعات نوار نقاله را بهصورت کامل و کاربردی معرفی میکنیم.
معرفی کامل تمام قطعات نوار نقاله
در این بخش تمام قسمت های مهم یک نوار نقاله صنعتی را بررسی میکنیم.
تسمه (Belt) – اصلیترین عضو نوار نقاله
تسمه نقاله مسئول حمل بار است و مهم ترین قطعه در سیستم به شمار میرود. تسمه ها نسبت به نوع کاربرد، در جنس ها و ضخامت های مختلف تولید می شوند.
انواع تسمه نقاله از نظر جنس و کاربرد
- تسمه لاستیکی (Rubber Conveyor Belt) : مناسب معادن، صنایع سنگین، مواد ساینده، خطوط بار سنگین
- تسمه PVC : سبک، مقاوم، مناسب کارتن، بسته بندی و خطوط مونتاژ
- تسمه PU : مناسب صنایع غذایی، دارویی، بهداشتی
- تسمه برزنتی (Canvas Belt) : مقاوم در برابر کشش، مناسب کشاورزی و ماشین آلات سبک
- تسمه حرارتی مقاوم به دما : مناسب صنایع فولاد، ریخته گری، سیمان
- تسمه Chevron (آج دار) : مناسب حمل مواد شیبدار
- تسمه توری فلزی یا مش بلت : مناسب خشککن ها و کوره ها

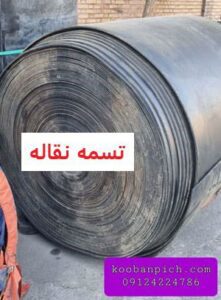

لیست قیمت تسمه نقاله|قیمت لاستیک نوار نقاله
فروش انواع تسمه نوار نقاله لاستیکی ترک – تایوان – ایرانی – کره ای – اروپایی
1 تا 7 لایه نخ
ضخامت 3 میلیمتر به بالا
2. رولر یا رولیک (Roller / Idler) – ستون های نگهدارنده تسمه
رولرها یکی از مهم ترین اجزای تسمه نقاله هستند و وظیفه پشتیبانی از تسمه و حمل مواد را بر عهده دارند. کیفیت رولر تأثیر مستقیم در کاهش استهلاک دارد
انواع رولیک نوار نقاله
- رولیک بالایی (Carrier Roller) : بار را در بخش حمل مواد نگه میدارند.
- رولیک پایینی (Return Roller) : تسمه خالی را حمایت میکند.
- رولیک ضربهگیر (Impact Idler) : در قسمت بارگیری نصب میشود؛ ضد ضربه و مقاوم.
- رولیک تنظیمکننده (Self Aligning Idler) : برای جلوگیری از انحراف تسمه استفاده میشود.
درام یا پولی (Drum / Pulley) – عامل حرکت و هدایت تسمه
درام یکی از اجزای حیاتی تسمه نقاله است که نقش انتقال نیرو و هدایت تسمه را دارند و معمولاً از فولاد ساخته می شوند.روکش درام ها معمولاً آج دار یا لاستیکی است تا از لیز خوردن تسمه جلوگیری شود.
انواع درام:
- درام محرک (Drive Pulley) : نیرو را از موتور به تسمه منتقل میکند.
- درام انتهایی (Tail Pulley) : مسیر تردد تسمه را برمیگرداند.
- درام هرزگرد یا Take-up Pulley : زبرای اعمال کشش استفاده میشود.
4. موتور و گیربکس (Drive Unit) – قلب محرک نوار نقاله
موتور الکتریکی همراه با گیربکس، توان لازم برای حرکت تسمه را تأمین میکند. انتخاب قدرت موتور بر اساس طول، عرض و وزن بار انجام میشود.
اجزای سیستم محرک:
- موتور
- گیربکس
- کوپلینگ
- ترمز (در مدلهای خاص)
انواع موتورهای مورد استفاده در نوار نقاله
- موتورهای القایی سهفاز
- موتور گیربکس های حلزونی
- موتور گیربکس های هلیکال
- موتورهای خطی (برای خطوط سبک و سریع)
5. شاسی، فریم یا بدنه (Frame / Structure) – اسکلت اصلی سیستم
شاسی، ساختار اصلی نوار نقاله است که همه قطعات روی آن نصب می شود. معمولاً از پروفیل فولادی، تیرآهن یا ورق های تقویتی ساخته می شود.
جنس شاسی
- پروفیل فولادی
- تیرآهن
- ورق تقویتی
- شاسیهای آلومینیومی سبک (برای صنایع غذایی)
وظایف شاسی
- تحمل وزن بار
- جلوگیری از لرزش
- ایجاد پایداری
- حمل رولرها و درامها
شاسی ضعیف باعث انحراف تسمه و شکست رولرها میشود.
6. سیستم کشش تسمه (Take-Up System)
برای عملکرد صحیح نوار نقاله، تسمه باید همیشه تحت کشش استاندارد باشد. کشش مناسب باعث افزایش عمر تسمه و جلوگیری از انحراف میشود.
انواع سیستم کشش
- کشش پیچ تنظیم (Screw Take-Up) : مناسب نوارهای کوچک و متوسط
- کشش وزنهای (Gravity Take-Up) : بهترین روش برای خطوط سنگین
- کشش اتوماتیک : در نوارهای مدرن برای جلوگیری از انحراف
در خطوط سنگین، معمولاً از روش وزنه ای استفاده می شود.
7. قیف ورودی و خروجی (Hopper/Chute)
قیف ها وظیفه هدایت مواد هنگام ورود و خروج به نوار را بر عهده دارند و معمولاً از ورقهای مقاوم سایشی ساخته می شوند.
8. سیستم تمیزکننده یا اسکریپر (Scraper / Belt Cleaner)
چسبیدن مواد به تسمه باعث تخریب درام، اتلاف انرژی و آلودگی محیط میشود. اسکریپرها سطح تسمه را از چسبیدن مواد پاک میکنند و از خرابی زودهنگام جلوگیری میشود.
انواع اسکریپر
- اسکریپر تیغه پلییورتان
- اسکریپر فولادی
- اسکریپر ثانویه
- برس تمیزکننده
9. اسکرتینگ (Skirt Rubber) – جلوگیری از ریزش مواد
نوارهای لبهگیر( اسکرتها )در دو طرف تسمه نصب شده و از ریزش مواد در قسمت بارگیری جلوگیری میکنند و نقش مهمی در حفظ پاکیزگی محیط و کاهش هدررفت دارند.
10. سیستم کنترل و سنسورها
یک نوار نقاله استاندارد باید مجهز به سیستمهای کنترلی باشد. وجود این بخش ها باعث افزایش ایمنی و عملکرد بهتر نوار نقاله میشود.
مهمترین تجهیزات کنترلی:
- سنسور انحراف تسمه
- سنسور سرعتکلید قطع اضطراری (Emergency Stop)
- سنسور فشار
- سیستم PLC
بدون سیستم کنترل، ایمنی نوار نقاله بسیار پایین می آید.
11. قطعات جانبی مهم در طراحی نوار نقاله
- رولرهای گاید (Guide Rollers) : از انحراف تسمه در دو طرف جلوگیری میکند.
- کاور یا پوشش نوار نقاله : در مناطق خاکی، بارانی یا محیطهای آلوده استفاده میشود.
- واشرها، یاتاقانها، سینی محافظ : بای تکمیل ساختار نوار ضروری هستند.
برای آشنایی بیشتر با مراحل ساخت، انتخاب قطعات و نکات طراحی نوار نقاله، میتوانید به آموزش ساخت تسمه نقاله و نکات طراحی نوار نقاله مراجعه کنید. این راهنما شامل انتخاب موتور، رولر، شاسی و تنظیمات تسمه است که کارایی و دوام سیستم های حمل و نقل با نقاله را افزایش میدهد.
جمع بندی
اجزای تسمه نقاله و نقش آن در عملکرد سیستم
هر یک از اجزای تسمه نقاله، نقش مهمی در عملکرد و بازدهی خط تولید دارند. انتخاب صحیح تسمه، رولر، موتور، سیستم کشش و تجهیزات ایمنی، باعث افزایش راندمان، کاهش توقفات و صرفهجویی قابلتوجه در هزینههای تعمیر و نگهداری میشود. اگر قصد خرید یا طراحی نوار نقاله را دارید، شناخت دقیق این اجزا به شما کمک میکند مناسبترین سیستم را انتخاب کنید.
