غلطک نوار نقاله/درام نوار نقاله
غلطک نوار نقاله (یا درام نوار نقاله) یکی از اجزای اصلی سیستم نوار نقاله است که برای پشتیبانی و جابجایی تسمه نقاله و مواد حمل شده روی آن استفاده میشود. این غلطکها معمولاً از جنس فلزی یا پلاستیکی ساخته میشوند و در اندازهها و اشکال مختلفی تولید میشوند تا با نوع و نیازهای خاص سیستم نوار نقاله مطابقت داشته باشند.
غلطکها به دو نوع اصلی تقسیم میشوند:
- غلطکهای هرزگرد (Idler Rollers): این غلطکها ثابت هستند و فقط برای پشتیبانی از تسمه نقاله استفاده میشوند تا از افتادگی و خمیدگی آن جلوگیری کنند.
- غلطکهای محرک (Drive Rollers): این غلطکها توسط موتور به حرکت درمیآیند و نیروی لازم برای جابجایی تسمه نقاله را فراهم میکنند.
غلطکهای نوار نقاله نقش حیاتی در عملکرد صحیح و کارآمد سیستم نوار نقاله دارند و انتخاب مناسب آنها میتواند تأثیر زیادی بر کارایی، عمر مفید و هزینههای نگهداری سیستم داشته باشد.
غلطک نوار نقاله چیست؟
غلطکهای محرک (Drive Rollers) یکی از اجزای کلیدی سیستم نوار نقاله هستند که مسئولیت حرکت دادن تسمه نقاله را بر عهده دارند. این غلطکها با اتصال به یک موتور، نیروی مکانیکی لازم را برای جابجایی تسمه نقاله و مواد روی آن فراهم میکنند.
غلطکهای نوار نقاله، که به عنوان غلطکهای درایو و برگشت نیز شناخته میشوند، اجزای حیاتی در سیستمهای نوار نقاله هستند. این غلطکها نقشی اساسی در انتقال قدرت و حرکت نوار نقاله ایفا میکنند و تأثیر مستقیمی بر روی سطح نوار نقاله لاستیکی دارند. انواع مختلفی از غلطکها برای کاربردهای گوناگون وجود دارند که هر کدام ویژگیها و کاربردهای خاص خود را دارند.
ویژگیها و کاربردهای غلطک نوار نقاله
ویژگیها و کاربردهای غلطکهای محرک عبارتند از:
- انتقال نیرو: غلطکهای محرک نیرو را از موتور به تسمه نقاله انتقال میدهند. این کار معمولاً از طریق اصطکاک بین سطح غلطک و تسمه انجام میشود.
- تنظیم سرعت و جهت: با تنظیم سرعت موتور، میتوان سرعت حرکت تسمه نقاله را کنترل کرد. همچنین، جهت حرکت تسمه نقاله نیز توسط جهت چرخش غلطک محرک تعیین میشود.
- طراحی و جنس: غلطکهای محرک معمولاً از مواد مقاوم و با کیفیت بالا ساخته میشوند تا بتوانند نیروی لازم را به طور موثر انتقال دهند و در برابر سایش و فشار مقاوم باشند. معمولاً از فولاد یا آلیاژهای خاصی برای ساخت این غلطکها استفاده میشود.
- کاربرد در صنایع مختلف: این غلطکها در انواع صنایع مانند معدن، فولاد، بستهبندی، کشاورزی و … استفاده میشوند، جایی که نیاز به جابجایی مداوم مواد وجود دارد.
نصب و نگهداری صحیح غلطکهای محرک برای عملکرد بهینه سیستم نوار نقاله بسیار مهم است. تنظیم درست تنش تسمه، روانکاری مناسب و بازدیدهای دورهای میتواند عمر مفید این غلطکها را افزایش دهد و از خرابیهای ناگهانی جلوگیری کند.
انواع غلطک نوار نقاله
غلطکهای محرک نوار نقاله (Drive Rollers) در سیستمهای نوار نقاله به انواع مختلفی تقسیم میشوند که هر کدام برای کاربردها و شرایط خاصی طراحی شدهاند. البته انتخاب نوع مناسب غلطک محرک بستگی به عوامل مختلفی دارد از جمله نوع مواد حمل شده، وزن و حجم مواد، سرعت مورد نیاز، شرایط محیطی و نوع سیستم نوار نقاله. انتخاب صحیح غلطکهای محرک میتواند کارایی سیستم نوار نقاله را افزایش دهد و هزینههای نگهداری را کاهش دهد.
برخی از انواع متداول غلطکهای محرک عبارتند از:

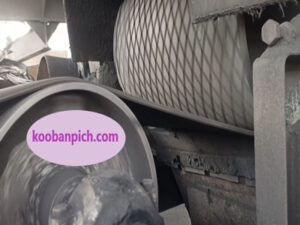

- غلطکهای لاستیکی (Rubber Coated Drive Rollers): دارای پوشش لاستیکی برای افزایش اصطکاک و جلوگیری از لغزش تسمه نقاله می باشد و مناسب برای کاربردهایی که نیاز به کنترل دقیقتر حرکت تسمه دارند، هستند.
- غلطکهای فلزی (Metal Drive Rollers): ساخته شده از فولاد یا آلومینیوم برای مقاومت بالا در برابر سایش و فشار و مناسب برای کاربردهای سنگین و صنعتی مانند معدن و فولاد می باشند.
- غلطکهای استوانهای فولادی استاندارد: این نوع غلطکها به طور گستردهای در سیستمهای نوار نقاله استفاده میشوند و به دو دستهی صاف و تاجدار تقسیم میشوند. لبههای یکپارچه این غلطکها و وجود توپیهای فشاری در دو دیسک انتهایی، آنها را برای جفت شدن کامل بر روی محور مناسب میسازد.
- غلطکهای معدنی نوار نقاله: این غلطکها با ساختاری بسیار مستحکم و ضخامت بالا برای محیطهای معدنی زیرزمینی طراحی شدهاند. آنها قادر به تحمل شرایط سخت و هزینههای بالای تأسیسات هستند.

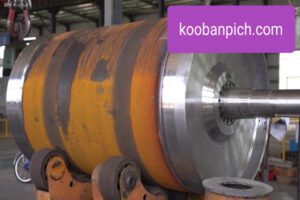

- غلطکهای درام (Drum Rollers): به شکل استوانهای بزرگتر که معمولاً در انتهای نوار نقاله نصب میشوند و میتوانند نیروی بیشتری به تسمه نقاله اعمال کنند و برای کاربردهای سنگین مناسب هستند.
- غلطکهای موتور دار (Motorized Drive Rollers): دارای موتور داخلی برای حرکت مستقل هستند و معمولاً در سیستمهای نوار نقاله کوچک و بستهبندی استفاده میشوند.
- غلطکهای مخروطی (Conical Drive Rollers): دارای طراحی مخروطی برای کمک به حفظ راستای تسمه نقاله در منحنیها و تغییرات جهت و مناسب برای سیستمهای نوار نقاله با مسیرهای پیچیده هستند.
- غلطکهای پالسر (Pallet Drive Rollers): طراحی شده برای سیستمهای نوار نقاله که پالتها و بارهای سنگین را جابجا میکنند و دارای ساختار مقاوم و توانایی تحمل بارهای بالا می باشند.
- غلطکهای مهندسی: برای شرایط ویژه و بارهای بیشتر از حد استاندارد طراحی شدهاند. این غلطکها باید در لبهها، صفحات طرفین و توپیها مقاومت کافی داشته باشند و اغلب در نوارهای مدرن با کابلهای فولادی یا سایر اعضای کششی مقاوم و مدول بالا استفاده میشوند.
غلطکهای پرهای خود تمیز شونده: این نوع غلطکها با محورهای طولی و پرههای فولادی طراحی شدهاند که به وسیلهی صفحات فولادی جوش داده شده به دو مخروط ناقص تشکیل میشوند. این غلطکها برای سیستمهایی که مواد تمایل به انباشت بر روی سطح غلطک دارند، مناسب هستند و در سرعتهای بالا یا با نوارهای مدول بالا توصیه نمیشوند.
ابعاد قطر، اندازه و پهنای غلطکهای محرک نوار نقاله
این ابعاد میتواند بسته به نوع سیستم نوار نقاله و کاربرد آن متفاوت باشد. اما به طور کلی، چندین عامل کلیدی برای تعیین ابعاد غلطکهای محرک وجود دارد:
1. قطر غلطکها:
– قطر کوچک: معمولاً از 50 تا 100 میلیمتر. این غلطکها در سیستمهای نوار نقاله سبک و کاربردهای کوچکتر استفاده میشوند.
– قطر متوسط: معمولاً از 100 تا 200 میلیمتر. این اندازهها برای کاربردهای عمومی و صنعتی مناسب هستند.
– قطر بزرگ: بیشتر از 200 میلیمتر. این غلطکها برای کاربردهای سنگین و بارهای بزرگ استفاده میشوند.
2. طول (پهنای) غلطکها:
– طول کم: معمولاً برای نوار نقالههای باریک و سبک که برای جابجایی مواد کوچک استفاده میشوند.
– طول متوسط: مناسب برای سیستمهای نوار نقاله معمولی و کاربردهای صنعتی عمومی.
– طول زیاد: برای نوار نقالههای پهن که مواد بزرگ و سنگین را جابجا میکنند، مانند صنایع معدنی و فولادی.
3. پهنای غلطکها:
– پهنای غلطکها باید حداقل برابر با پهنای تسمه نقاله باشد تا بتواند به طور کامل از تسمه پشتیبانی کند.
– در برخی موارد، پهنای غلطکها ممکن است کمی بیشتر از پهنای تسمه نقاله باشد تا از جابجایی و لغزش تسمه جلوگیری شود.
مشخصات غلطکهای محرک توار نقاله
مشخصات دقیق غلطکهای محرک (Drive Rollers) برای نوار نقالهها به شرح زیر است:
ابعاد قطر غلطک نوار نقاله
- قطر غلطکهای فولادی استاندارد عبارتند از: – 6، 8، 10، 12، 14، 16، 18، 20، 24، 30، 36، 42، 48، 54 و 60 اینچ.
- قطر پرههای غلطک نوار نقالههای استاندارد عبارتند از: – 8، 10، 12، 14، 16، 18، 20، 24، 30 و 36 اینچ.
این مقادیر افزایش قطر در اثر روکش کردن را شامل نمیشوند.
پهنای غلتک تسمه نقاله
- اندازه و پهنای غلتک نوار نقاله، طول سطح یا طول پرههای طبلک به دین شرح است: برای تسمه نقاله با عرض تا 43 اینچ: 2 اینچ بیشتر از عرض تسمه و برای تسمه نقاله با عرض بیش از 42 اینچ: 3 اینچ بیشتر از عرض تسمه می باشد.
- پهنای طبلک مهندسی معمولاً: – 6 تا 12 اینچ بزرگتر از عرض تسمه نقاله است.
- پهنای غلتکهای استوانهای استاندارد عبارتند از: – 20، 22، 26، 32، 38، 44، 51، 57، 63 و 66 اینچ
این مشخصات کمک میکنند تا انتخاب مناسب غلطکهای محرک برای سیستمهای نوار نقاله مختلف با توجه به نیازهای خاص هر سیستم انجام شود.
البته باید بدانیم که ابعاد دقیق غلطکهای محرک توسط تولیدکنندگان و با توجه به مشخصات فنی سیستم نوار نقاله تعیین میشود. برای اطمینان از انتخاب صحیح، مشاوره کارشناسانِ متخصص و با تجربه ما در زمینه نوار نقاله به شما کمک میکنید تا غلطک نوار نقاله مناسب را تهیه فرمایید .
