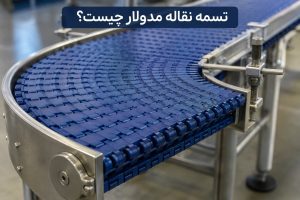

تسمه نقاله مدولار چیست؟
تسمه نقاله مدولار (Modular Conveyor Belt) نوعی تسمه انتقال مواد است که از کنار هم قرار گرفتن تعداد زیادی ماژول یا قطعات پلاستیکی مهندسی شده تشکیل می شود. این ماژول ها به وسیله میله های اتصال (Hinge Rod) به یکدیگر متصل شده و یک سطح انتقال مقاوم، انعطافپذیر و قابل تعمیر را ایجاد می کنند.
در میان انواع سیستمهای انتقال، تسمه مدولار به عنوان یکی از پیشرفته ترین فناوری های انتقال مواد، توانسته جایگزین مناسبی برای بسیاری از تسمه های سنتی شود. این نوع تسمه به دلیل طراحی ماژولار، استحکام مکانیکی بالا، انتقال مثبت نیرو و امکان تعمیر سریع، امروزه در صنایع زیادی مورد استفاده قرار می گیرد.
تفاوت اصلی این تسمه با سایر تسمه نقاله های یکپارچه، تسمههای PU، تسمه نقاله پی وی سی pvc، یا لاستیکی در ساختار آن است. در تسمه های معمولی، کل تسمه به صورت یکپارچه تولید می شود، اما در تسمه نقاله مدولار هر بخش به صورت مستقل طراحی شده است. این ساختار ماژولار علاوه بر افزایش استحکام، امکان تعویض سریع قطعات آسیب دیده را نیز فراهم می کند. یکی دیگر از ویژگی های مهم این تسمه، انتقال نیرو به وسیله اسپراکت های دندانه دار است. برخلاف تسمه های اصطکاکی که برای حرکت به کشش بالا نیاز دارند، تسمه های مدولار با درگیری مستقیم دندانه های اسپراکت و ماژول ها حرکت می کنند. این روش انتقال نیرو باعث حذف لغزش، افزایش دقت حرکت و کاهش استهلاک تجهیزات می شود.
تاریخچه تسمه نقاله مدولار
اگرچه سابقه استفاده از نوار نقاله به بیش از یک قرن قبل بازمیگردد، اما تسمه نقاله مدولار در مقایسه با تسمههای لاستیکی و پارچهای، فناوری نسبتاً جدیدی محسوب میشود. نخستین نسل این تسمهها با هدف رفع مشکلات رایج تسمههای سنتی مانند لغزش، دشواری تعمیر، محدودیت در شستوشو و هزینه بالای نگهداری طراحی شد.
ورود پلیمرهای مهندسی به صنعت انتقال مواد، تحول بزرگی در تولید تسمههای مدولار ایجاد کرد. تولید ماژولهای دقیق به روش قالبگیری تزریقی (Injection Molding) امکان ساخت قطعاتی با ابعاد کاملاً یکنواخت، مقاومت بالا و عمر طولانی را فراهم کرد. در ادامه نیز توسعه طراحی اسپراکتهای مهندسی و سیستم انتقال مثبت (Positive Drive) موجب افزایش راندمان و قابلیت اطمینان این تسمهها شد.
در صنایع مدرن، سرعت، دقت و بهداشت در فرآیند انتقال مواد از مهم ترین عوامل افزایش بهره وری خطوط تولید به شمار می روند. به همین دلیل، انتخاب سیستم انتقال مناسب تنها به ظرفیت حمل محدود نمی شود، بلکه عواملی مانند دوام تجهیزات، سهولت تعمیر، قابلیت شست و شو، کاهش توقفات خط تولید و هزینه های نگهداری نیز نقش تعیین کننده ای دارند. بسیاری از تولیدکنندگان مطرح تجهیزات انتقال مواد، تسمههای مدولار را به عنوان استاندارد خطوط تولید مدرن معرفی میکنند؛ زیرا این فناوری علاوه بر افزایش بهرهوری، هزینههای تعمیر و توقفات ناخواسته را نیز به میزان قابل توجهی کاهش میدهد. امروزه تسمه نقاله مدولار در طیف گسترده ای از خطوط تولید مورد استفاده قرار می گیرد و به دلیل مقاومت بالا در برابر رطوبت، مواد شیمیایی، سایش و ضربه، یکی از بهترین گزینه ها برای محیط های صنعتی و بهداشتی محسوب می شود.
اجزای اصلی تسمه نقاله مدولار
شناخت اجزای تشکیلدهنده تسمه نقاله مدولار به انتخاب صحیح و نگهداری بهتر این سیستم کمک میکند. هر یک از این اجزا وظیفه مشخصی در عملکرد نوار نقاله دارند.
- ماژول های پلاستیکی (Modules): مهم ترین بخش تسمه، ماژولهای پلاستیکی هستند که سطح انتقال مواد را تشکیل میدهند. این قطعات با استفاده از قالبهای دقیق تولید میشوند و در کنار یکدیگر ساختاری مستحکم و انعطافپذیر ایجاد میکنند. نوع طراحی سطح ماژولها میتواند بسته، مشبک، شیاردار، رولردار یا دارای اصطکاک بالا باشد که هر کدام برای کاربرد خاصی مورد استفاده قرار میگیرند.
میله اتصال (Hinge Rod): ماژولها توسط میلههای رابط به یکدیگر متصل میشوند. این میلهها ضمن ایجاد انعطاف لازم برای حرکت تسمه، استحکام اتصال میان ماژولها را نیز تأمین میکنند.
یکی از مهمترین مزایای این طراحی، امکان جداسازی سریع ماژولها در زمان تعمیر است. در صورت آسیبدیدگی تنها کافی است میله اتصال خارج شده و ماژول جدید جایگزین شود.
- اسپراکت (Sprocket):اسپراکت یکی از مهمترین اجزای تسمه نقاله مدولار است. برخلاف تسمههای اصطکاکی که نیروی حرکت را از طریق اصطکاک دریافت میکنند، در تسمههای مدولار انتقال نیرو توسط درگیری مستقیم دندانههای اسپراکت با قسمت زیرین تسمه انجام میشود. این طراحی باعث انتقال دقیق نیرو، حذف لغزش، کاهش استهلاک و افزایش راندمان سیستم انتقال مواد میشود.
ساختار مهندسی تسمه نقاله مدولار
یکی از دلایل عملکرد مناسب تسمه نقاله مدولار، طراحی مهندسیشده آن است. ماژولها به صورت الگوی آجری (Brick Pattern) در کنار یکدیگر قرار میگیرند؛ آرایشی که تنشهای وارد بر تسمه را به شکل یکنواخت توزیع کرده و مقاومت آن را در برابر بارهای دینامیکی و ضربه افزایش میدهد.
این ساختار علاوه بر استحکام، انعطافپذیری مناسبی نیز ایجاد میکند و امکان طراحی نوار نقاله در مسیرهای مستقیم، منحنی و حتی مارپیچ را فراهم میسازد. همچنین تولید ماژولها با ابعاد استاندارد موجب میشود تسمه در عرضها و طولهای مختلف، متناسب با نیاز هر خط تولید، مونتاژ شود.
در کنار این ویژگیها، سیستم انتقال قدرت مبتنی بر اسپراکت باعث میشود تسمه با کشش پایین کار کند. کاهش تنش کاری نهتنها عمر مفید تسمه را افزایش میدهد، بلکه فشار وارد بر یاتاقانها، شافتها و سایر اجزای مکانیکی را نیز کاهش داده و هزینههای نگهداری را به حداقل میرساند.
مواد اولیه تولید تسمه نقاله مدولار
انتخاب جنس ماژول ها یکی از مهم ترین عوامل در عملکرد و طول عمر تسمه نقاله مدولار است. اگرچه از پلیمرهای مهندسی متنوعی برای تولید این تسمهها استفاده میشود، اما سه ماده پلیپروپیلن (PP)، پلیاتیلن (PE) و پلیاکسیمتیلن (POM یا Acetal) بیشترین کاربرد را در صنعت دارند.
هر یک از این پلیمرها دارای خواص مکانیکی، حرارتی و شیمیایی متفاوتی هستند و انتخاب آنها باید بر اساس شرایط واقعی خط تولید انجام شود. عواملی مانند دمای محیط، نوع محصول، میزان بار، سرعت نوار نقاله، رطوبت، تماس با مواد شیمیایی و الزامات بهداشتی، همگی در انتخاب جنس مناسب تسمه نقاله مدولار نقش دارند.
انتخاب نادرست متریال میتواند باعث افزایش استهلاک، کاهش عمر مفید تسمه، تغییر شکل ماژولها و حتی توقف ناخواسته خط تولید شود. به همین دلیل، شناخت ویژگیهای هر پلیمر برای مهندسان و مدیران تولید اهمیت زیادی دارد.
تسمه نقاله مدولار پلیپروپیلن (PP)
پلیپروپیلن (Polypropylene) چیست؟ پلیپروپیلن یا PP یکی از رایجترین پلیمرهای مورد استفاده در تولید تسمه نقاله مدولار است. این ماده به دلیل وزن کم، مقاومت مناسب در برابر مواد شیمیایی و عملکرد مطلوب در محیطهای مرطوب، در بسیاری از خطوط تولید صنایع غذایی، بستهبندی و شیمیایی به کار میرود.
یکی از مهمترین ویژگیهای پلیپروپیلن، مقاومت مطلوب آن در برابر اسیدها، بازها، شویندهها و بسیاری از ترکیبات شیمیایی است. به همین دلیل، در خطوطی که شستوشوی مداوم تجهیزات انجام میشود، استفاده از تسمههای مدولار PP انتخاب مناسبی خواهد بود.
مزایای تسمه مدولار PP
- وزن سبک
- مقاومت شیمیایی بالا
- مقاومت مناسب در برابر رطوبت
- قیمت اقتصادیتر نسبت به برخی پلیمرهای مهندسی
- مناسب برای بسیاری از خطوط صنایع غذایی
محدودیت های PP: در مقایسه با POM، پلی پروپیلن استحکام مکانیکی و مقاومت سایشی کمتری دارد و برای بارهای بسیار سنگین یا سرعتهای بالا، همیشه بهترین گزینه نیست.
تسمه نقاله مدولار پلیاتیلن (PE)
پلیاتیلن (Polyethylene) چه ویژگیهایی دارد؟ پلیاتیلن یا PE به دلیل ضریب اصطکاک پایین و مقاومت مناسب در برابر ضربه، یکی دیگر از مواد پرکاربرد در ساخت تسمه نقاله مدولار محسوب می شود. این پلیمر انعطافپذیری بیشتری نسبت به بسیاری از مواد مهندسی دارد و در محیطهایی که دمای پایین یا رطوبت بالا وجود دارد، عملکرد قابل قبولی ارائه میدهد. به دلیل اصطکاک کم، حرکت محصولات روی تسمههای پلیاتیلنی نرمتر انجام میشود و احتمال آسیبدیدگی کالاهای حساس کاهش مییابد.
مزایای تسمه مدولار PE
- عملکرد مناسب در دماهای پایین
- مقاومت مطلوب در برابر ضربه
- ضریب اصطکاک پایین
- مناسب برای انتقال محصولات حساس
- مقاومت خوب در برابر رطوبت
محدودیت های PE: در دماهای بالا و بارهای سنگین، پلیاتیلن نسبت به POM عملکرد ضعیفتری دارد و ممکن است دچار تغییر شکل شود.
تسمه نقاله مدولار POM (استال)
چرا POM بهترین انتخاب برای بسیاری از صنایع است؟ پلیاکسیمتیلن یا POM که با نام Acetal نیز شناخته میشود، یکی از مقاومترین پلیمرهای مهندسی مورد استفاده در تولید تسمه نقاله مدولار است. این ماده استحکام مکانیکی بسیار بالایی دارد و در برابر سایش، خستگی، ضربه و بارهای دینامیکی عملکرد فوقالعادهای از خود نشان میدهد. به همین دلیل، بسیاری از خطوط تولید با ظرفیت بالا از تسمههای مدولار POM استفاده میکنند. یکی دیگر از مزایای مهم این پلیمر، پایداری ابعادی آن است. حتی در شرایط کاری طولانیمدت، ماژولهای POM تغییر شکل بسیار کمی دارند و همین موضوع باعث افزایش دقت حرکت تسمه میشود.
مزایای تسمه مدولار POM
- استحکام مکانیکی بسیار بالا
- مقاومت سایشی عالی
- دوام زیاد در کارکردهای مداوم
- ضریب اصطکاک مناسب
- پایداری ابعادی بالا
- مناسب برای خطوط تولید با سرعت زیاد
محدودیت های POM: در مقایسه با PP، قیمت این پلیمر بیشتر است و در برخی محیطهای دارای مواد شیمیایی خاص، لازم است پیش از انتخاب، سازگاری آن بررسی شود.
مهم ترین ویژگی های فنی تسمه نقاله مدولار
صرفنظر از نوع پلیمر، یک تسمه نقاله مدولار باکیفیت باید مجموعهای از ویژگیهای فنی را برای عملکرد پایدار در شرایط صنعتی فراهم کند.
- استحکام کششی بالا : طراحی ماژولار و استفاده از پلیمرهای مهندسی موجب میشود تسمه توان تحمل نیروهای کششی و بارهای مداوم را داشته باشد. این ویژگی در خطوط تولیدی که بهصورت ۲۴ ساعته فعالیت میکنند، اهمیت زیادی دارد.
- مقاومت در برابر سایش : در بسیاری از صنایع، تماس مداوم تسمه با قطعات فلزی، محصولات سنگین یا مواد ساینده اجتنابناپذیر است. استفاده از پلیمرهای مقاوم، بهویژه POM، باعث کاهش میزان سایش و افزایش عمر مفید تسمه میشود.
- مقاومت در برابر مواد شیمیایی : در صنایع غذایی، لبنی، دارویی و شیمیایی، تسمه بهطور مداوم با شویندهها، ضدعفونیکنندهها، روغنها و سایر مواد شیمیایی در تماس است. تسمه نقاله مدولار باید در برابر این مواد مقاومت کافی داشته باشد تا کیفیت و عملکرد خود را حفظ کند.
- ضریب اصطکاک مناسب : ضریب اصطکاک کنترلشده باعث میشود محصولات بدون لغزش ناخواسته و بدون آسیب روی تسمه حرکت کنند. این ویژگی بهویژه در خطوط بستهبندی و انتقال محصولات حساس اهمیت زیادی دارد.
- وزن کم و کاهش مصرف انرژی : در مقایسه با بسیاری از تسمههای سنتی، تسمههای مدولار پلاستیکی وزن کمتری دارند. این موضوع علاوه بر کاهش بار وارد بر سیستم انتقال قدرت، موجب کاهش مصرف انرژی و افزایش راندمان کلی نوار نقاله میشود.
- قابلیت شست و شو و رعایت الزامات بهداشتی : در صنایع غذایی و دارویی، رعایت استانداردهای بهداشتی یک الزام است. بسیاری از مدلهای تسمه نقاله مدولار با طراحی مشبک یا لولای باز تولید میشوند تا آب، مواد شوینده و جریان هوا بهراحتی در میان ماژولها عبور کرده و عملیات شستوشو با سرعت و کیفیت بیشتری انجام شود.
انواع تسمه نقاله مدولار
یکی از مهم ترین مزایای تسمه نقاله مدولار، تنوع بسیار زیاد در طراحی ماژول ها است. برخلاف بسیاری از تسمه نقاله هایی که تنها در چند مدل محدود تولید می شوند، تسمه مدولار ها با ساختارهای مختلفی طراحی شده اند تا بتوانند نیازهای صنایع گوناگون را برآورده کنند.
انتخاب نوع مناسب تسمه مدولار تنها به جنس آن محدود نمی شود؛ بلکه عواملی مانند نوع محصول، ظرفیت خط تولید، شرایط محیطی، نحوه شست و شو، میزان اصطکاک موردنیاز، شعاع گردش نوار نقاله و سرعت انتقال نیز در انتخاب مدل مناسب نقش دارند.
در ادامه با پرکاربردترین انواع تسمه نقاله مدولار و ویژگی های هر یک آشنا می شویم.
تسمه نقاله مدولار Flat Top / تسمه مدولار سطح صاف
تسمه مدولار سطح صاف (Flat Top) چیست؟ تسمه Flat Top دارای سطحی صاف و بدون منافذ است و برای انتقال پایدار محصولات گزینهای ایدهآل محسوب میشود.
- مزایا: سطح یکنواخت، تمیزکاری آسان، استحکام بالا، مناسب برای بستهبندی.
- کاربردها: صنایع بستهبندی، مونتاژ، دارویی، الکترونیک و انتقال کارتن و جعبه.
تسمه نقاله مدولار Flush Grid/تسمه مدولار مشبک
تسمه مدولار مشبک (Flush Grid): مدل Flush Grid با ساختار مشبک، امکان عبور هوا و آب را فراهم میکند و برای خطوط شستوشو، خنککاری و انجماد بسیار مناسب است.
- مزایا: گردش هوا، تخلیه آب، شستوشوی آسان، کاهش آلودگی.
- کاربردها: صنایع غذایی، شیلات، میوه و سبزی، تونلهای انجماد و خطوط شستوشو.
تسمه نقاله مدولار Roller Top/ تسمه مدولار رولرتاپ
تسمه مدولار رولرتاپ چیست؟ Roller Top با رولرهای تعبیهشده روی سطح، امکان حرکت جانبی و مرتبسازی محصولات را فراهم میکند.
- مزایا: تغییر مسیر آسان، کاهش اصطکاک، مناسب برای اتوماسیون.
- کاربردها: مراکز لجستیک، خطوط Sorting، صنایع نوشیدنی و بستهبندی.
تسمه نقاله مدولار Friction Top/تسمه مدولار اصطکاک دار
تسمه مدولار اصطکاک دار : این مدل با سطح اصطکاکی، از لغزش محصولات در مسیرهای شیبدار جلوگیری میکند.
- مزایا: جلوگیری از سرخوردن، افزایش ایمنی، کنترل بهتر محصول.
- کاربردها: نوار نقالههای شیبدار، صنایع نوشیدنی و بستهبندی.
تسمه نقاله مدولار Perforated / تسمه مدولار سوراخ دار
تسمه مدولار سوراخ دار یا تسمه Perforated : با سوراخ های منظم، عبور هوا و مایعات را ممکن می سازد.
- مزایا: تهویه مناسب، تخلیه مایعات، کاهش وزن.
- کاربردها: صنایع غذایی، خشککنهای صنعتی و خطوط شستوشو.
تسمه نقاله مدولار Radius/تسمه مدولار منحنی
تسمه مدولار مخصوص مسیرهای منحنی : مدل Radius برای حرکت در مسیرهای قوسی طراحی شده و نیاز به چند نوار نقاله را کاهش میدهد.
- مزایا: حرکت روان در پیچها، صرفهجویی در فضا و هزینه.
- کاربردها: صنایع غذایی، نوشیدنی، بستهبندی و انبارهای اتوماتیک.
تسمه نقاله مدولار Heavy Duty / تسمه مدولار سنگین
تسمه مدولار سنگین یا Heavy Duty برای حمل بارهای سنگین و کارکرد مداوم در شرایط سخت طراحی شده است.
- مزایا: تحمل بار بالا، مقاومت در برابر ضربه، طول عمر زیاد.
- کاربردها: صنایع فولاد، معدن، سیمان، خودروسازی و بازیافت.
تسمه نقاله مدولار Closed Hinge و تسمه نقاله مدولار Open Hinge
علاوه بر تفاوت در نوع سطح، تسمه نقاله مدولار از نظر طراحی لولا نیز به دو گروه اصلی تقسیم می شود:
- تسمه مدولار Closed Hinge دارای لولای بسته با استحکام بالا و مناسب برای بارهای سنگین.
- کاربردها: معادن، خودروسازی، صنایع چوب و انتقال قطعات فلزی.
- تسمه مدولار Open Hinge دارای لولای باز برای شست و شوی آسان تر و رعایت الزامات بهداشتی.
- کاربردها: صنایع غذایی، لبنیات، نوشیدنی، شیلات و داروسازی.
چگونه نوع مناسب تسمه نقاله مدولار را انتخاب کنیم؟
انتخاب بهترین تسمه نقاله مدولار تنها بر اساس ظاهر یا قیمت امکانپذیر نیست. برای دستیابی به بیشترین راندمان و طول عمر، باید مشخصات فنی تسمه با شرایط واقعی خط تولید مطابقت داشته باشد.
پیش از انتخاب، این پرسش ها را بررسی کنید:
- محصول منتقلشونده چیست و چه وزن و ابعادی دارد؟
- آیا خط تولید نیاز به شستوشوی مداوم دارد؟
- دمای محیط و دمای محصول چقدر است؟
- آیا مسیر انتقال مستقیم، شیبدار یا منحنی است؟
- سرعت نوار نقاله چقدر است؟
- آیا با مواد شیمیایی، روغن یا شوینده تماس وجود دارد؟
- آیا استانداردهای بهداشتی مانند HACCP یا FDA باید رعایت شوند؟
- ظرفیت تولید روزانه و بار وارد بر تسمه چقدر است؟
پاسخ دقیق به این سؤالات به انتخاب صحیح نوع ماژول، جنس پلیمر، گام تسمه و طراحی اسپراکت کمک میکند و در نهایت باعث افزایش بهرهوری، کاهش هزینههای تعمیرات و افزایش عمر مفید سیستم انتقال خواهد شد.
سیستم انتقال نیرو در تسمه نقاله مدولار
یکی از مهم ترین تفاوت های تسمه نقاله مدولار با تسمه های نقاله PVC، PU و لاستیکی، نحوه انتقال نیرو است. در تسمه های معمولی، حرکت تسمه عمدتاً از طریق اصطکاک بین درام محرک و سطح تسمه انجام می شود؛ بنابراین برای جلوگیری از لغزش، باید کشش قابل توجهی به تسمه وارد شود. در مقابل، تسمه نقاله مدولار از سیستم Positive Drive یا انتقال نیروی مثبت استفاده می کند. در این سیستم، دندانه های اسپراکت به صورت مستقیم با شیارها و زبانه های زیر تسمه درگیر می شوند و نیرو را بدون وابستگی به اصطکاک منتقل می کنند. نتیجه این طراحی، انتقال یکنواخت نیرو، حذف لغزش، افزایش دقت حرکت و کاهش استهلاک قطعات مکانیکی است.
سیستم Positive Drive چگونه کار می کند؟
در سیستم انتقال مثبت، اسپراکت روی شافت محرک نصب می شود و با چرخش شافت، دندانه های اسپراکت داخل حفره های تعبیه شده در زیر تسمه نقاله مدولار قرار می گیرند. این درگیری مکانیکی باعث می شود حرکت موتور مستقیماً به تسمه منتقل شود. این عملکرد شباهت زیادی به سیستم زنجیر و چرخ دنده دوچرخه دارد؛ یعنی انتقال نیرو از طریق درگیری مستقیم اجزا انجام می شود، نه اصطکاک. به همین دلیل، حتی در شرایطی مانند رطوبت، وجود روغن یا بارهای سنگین نیز احتمال سر خوردن تسمه تقریباً از بین می رود.
مزایای سیستم انتقال مثبت
استفاده از سیستم Positive Drive مزایای متعددی برای خطوط انتقال مواد ایجاد می کند که مهم ترین آنها عبارت اند از:
- حذف لغزش تسمه در هنگام راهاندازی و توقف
- حفظ موقعیت دقیق محصول روی نوار نقاله
- کاهش نیاز به تنظیم مداوم کشش تسمه
- افزایش راندمان انتقال نیرو
- کاهش مصرف انرژی
- کاهش فشار بر یاتاقانها و شافتها
- افزایش عمر مفید تجهیزات انتقال
- عملکرد پایدار در سرعتهای بالا
اسپراکت تسمه نقاله مدولار چیست؟
اسپراکت (Sprocket) چرخدندهای مهندسیشده است که وظیفه انتقال گشتاور از شافت محرک به تسمه نقاله مدولار را بر عهده دارد. این قطعه بهگونهای طراحی میشود که تعداد دندانهها، قطر، عرض و نوع اتصال آن با مشخصات تسمه کاملاً هماهنگ باشد. در واقع، عملکرد صحیح تسمه مدولار تا حد زیادی به انتخاب اسپراکت مناسب وابسته است. استفاده از اسپراکت نامناسب میتواند باعث سایش غیرعادی، افزایش صدا، لرزش، پرش تسمه و کاهش عمر مفید سیستم شود.
اجزای اصلی اسپراکت
یک اسپراکت استاندارد معمولاً از بخشهای زیر تشکیل شده است:
- دندانهها (Teeth)
- بدنه اصلی
- سوراخ مرکزی (Bore)
- شیار خار یا سیستم قفلکننده
- محل نصب روی شافت
در بسیاری از خطوط صنعتی، از اسپراکتهای با سوراخ چهارگوش (Square Bore) به همراه شافت چهارگوش استفاده میشود. این طراحی، انتقال گشتاور را بهبود داده و احتمال لغزش بین شافت و اسپراکت را کاهش میدهد.
جنس اسپراکت
اسپراکتهای مورد استفاده در تسمه نقاله مدولار معمولاً از مواد زیر تولید می شوند:
- پلی آمید (Nylon)
- پلی اتیلن تقویت شده
- POM (استال)
- پلیمرهای مهندسی مقاوم در برابر سایش
در کاربردهای خاص و بارهای بسیار سنگین نیز ممکن است از اسپراکتهای فلزی استفاده شود، اما در اکثر خطوط انتقال مواد، اسپراکتهای پلیمری به دلیل وزن کمتر، مقاومت در برابر خوردگی و کاهش صدای کارکرد، انتخاب مناسبتری هستند.
گام (Pitch) در تسمه نقاله مدولار چیست؟
یکی از مشخصات فنی مهم تسمه نقاله مدولار، گام یا Pitch است. گام به فاصله بین دو محور متوالی میله های اتصال گفته می شود و یکی از پارامترهای اصلی در طراحی تسمه و اسپراکت محسوب می شود.
انتخاب گام مناسب بر عوامل زیر تأثیر مستقیم دارد:
- ظرفیت حمل
- شعاع گردش تسمه
- استحکام مکانیکی
- نوع اسپراکت
- اندازه محصولات
- امکان انتقال در نقاط انتقال (Transfer)
تسمه مدولار با گام ½ اینچ
تسمههای با گام ½ اینچ برای انتقال محصولات کوچک، سبک و حساس طراحی شدهاند. به دلیل کوچک بودن گام، این تسمهها امکان انتقال روان محصول از یک نوار نقاله به نوار نقاله دیگر را فراهم میکنند.
کاربردها:
- صنایع دارویی
- شکلات و شیرینی
- بستهبندی
- صنایع آرایشی و بهداشتی
تسمه مدولار با گام ۱ اینچ
این مدل یکی از پرکاربردترین گزینه ها در صنعت است و تعادل مناسبی میان ظرفیت حمل، استحکام و انعطافپذیری ایجاد می کند.
کاربردها:
- صنایع غذایی
- صنایع نوشیدنی
- خطوط مونتاژ
- بستهبندی عمومی
تسمه مدولار با گام ۲ اینچ
در خطوط انتقال بارهای سنگین، استفاده از تسمههای با گام بزرگتر رایج است. این مدل تحمل بار بیشتری دارد و معمولاً با اسپراکتهای بزرگتر مورد استفاده قرار میگیرد.
کاربردها:
- صنایع معدنی
- خودروسازی
- صنایع فولاد
- حمل پالت و قطعات سنگین
چگونه گام مناسب تسمه نقاله مدولار را انتخاب کنیم؟
انتخاب گام مناسب تنها به اندازه محصول بستگی ندارد. در طراحی یک سیستم انتقال مواد باید مجموعهای از پارامترهای فنی بهصورت همزمان بررسی شوند.
مهمترین معیارهای انتخاب عبارتاند از:
- ابعاد محصول: هرچه ابعاد محصول کوچکتر باشد، استفاده از گامهای کوچکتر توصیه میشود تا محصول در محل انتقال گیر نکند.
- وزن بار: بارهای سنگین به تسمههایی با گام بزرگتر و مقاومت مکانیکی بیشتر نیاز دارند.
- سرعت خط تولید: در خطوط پرسرعت، انتخاب صحیح گام موجب کاهش لرزش و افزایش پایداری محصول میشود.
- نوع انتقال: در انتقالهای مستقیم، محدودیت کمتری وجود دارد؛ اما در مسیرهای منحنی یا شیبدار، انتخاب گام باید با طراحی مسیر هماهنگ باشد.
- نوع صنعت: در صنایع غذایی، علاوه بر ظرفیت حمل، قابلیت شستوشو و رعایت استانداردهای بهداشتی نیز باید در انتخاب گام و نوع ماژول در نظر گرفته شود.
مزایای تسمه نقاله مدولار
رشد استفاده از تسمه نقاله مدولار در صنایع مختلف اتفاقی نیست. این محصول به دلیل طراحی مهندسی، عملکرد قابل اعتماد و هزینه نگهداری پایین، مزایای متعددی نسبت به بسیاری از سیستمهای انتقال سنتی دارد.
مهم ترین مزایای آن عبارتاند از:
- حذف لغزش تسمه: درگیری مستقیم اسپراکت و ماژولها باعث میشود حرکت تسمه کاملاً کنترلشده باشد و حتی در شرایط مرطوب یا بارهای سنگین نیز لغزش رخ ندهد.
- تعمیر سریع و آسان: در صورت آسیبدیدگی، تنها ماژول معیوب تعویض میشود و نیازی به تعویض کل تسمه نیست. این ویژگی زمان توقف خط تولید را به حداقل میرساند.
- کاهش هزینههای نگهداری: به دلیل طراحی ماژولار، کشش پایین سیستم و استهلاک کمتر قطعات، هزینههای تعمیر و سرویس دورهای کاهش مییابد.
- قابلیت شستوشوی آسان: در مدلهای مشبک و Open Hinge، دسترسی بهتر به بخشهای مختلف تسمه، شستوشو و ضدعفونی را سادهتر میکند؛ موضوعی که برای صنایع غذایی و دارویی اهمیت ویژهای دارد.
- مقاومت بالا در برابر خوردگی: پلیمرهای مهندسی مورد استفاده در تولید تسمه نقاله مدولار در برابر رطوبت، بسیاری از مواد شیمیایی و محیطهای خورنده مقاومت بالایی دارند.
- کاهش مصرف انرژی: سیستم انتقال مثبت و کاهش اصطکاک داخلی، امکان استفاده از موتورهایی با توان کمتر را فراهم میکند و در نتیجه مصرف انرژی کاهش مییابد.
- طول عمر بالا: در صورت انتخاب صحیح متریال و نگهداری مناسب، تسمههای مدولار میتوانند سالها بدون افت محسوس عملکرد در خطوط تولید فعالیت کنند.
- انعطافپذیری در طراحی خطوط انتقال: امکان استفاده در مسیرهای مستقیم، منحنی، مارپیچ و شیبدار، یکی از مهمترین مزایای این نوع تسمه است و به طراحان خطوط تولید آزادی عمل بیشتری میدهد.
محدودیت ها و معایب تسمه نقاله مدولار
اگرچه تسمه نقاله مدولار یکی از پیشرفتهترین سیستمهای انتقال مواد محسوب میشود، اما مانند هر تجهیز صنعتی، محدودیتهایی نیز دارد. شناخت این موارد به مهندسان و مدیران تولید کمک میکند تا متناسب با شرایط کاری، بهترین انتخاب را داشته باشند.
- هزینه اولیه بیشتر: در بسیاری از پروژهها، هزینه خرید اولیه تسمه مدولار نسبت به برخی تسمههای PVC یا لاستیکی بیشتر است. البته این اختلاف هزینه معمولاً با کاهش هزینههای تعمیرات، توقف خط تولید و افزایش عمر مفید تجهیزات در بلندمدت جبران میشود.
- نیاز به انتخاب صحیح اسپراکت: عملکرد مناسب تسمه نقاله مدولار وابسته به انتخاب اسپراکت استاندارد و سازگار با گام و نوع تسمه است. استفاده از اسپراکت نامناسب میتواند باعث سایش زودرس، افزایش صدا و کاهش راندمان سیستم شود.
- محدودیت در برخی کاربردهای خاص: در خطوطی که نیاز به انتقال مواد بسیار ریز یا پودرهای بسیار نرم وجود دارد، باید نوع سطح تسمه با دقت انتخاب شود. در برخی موارد، استفاده از مدلهای سطح بسته (Flat Top) نسبت به مدلهای مشبک گزینه مناسبتری است.
نکته تخصصی: این موارد به معنای ضعف تسمه مدولار نیستند؛ بلکه نشان میدهند انتخاب صحیح مدل، جنس و طراحی نوار نقاله اهمیت بالایی دارد.
کاربردهای تسمه نقاله مدولار در صنایع مختلف
به دلیل طراحی مهندسی، مقاومت بالا و قابلیت سفارشیسازی، تسمه نقاله مدولار در طیف وسیعی از صنایع مورد استفاده قرار میگیرد.
- صنایع غذایی: بیشترین کاربرد تسمه مدولار در صنایع غذایی است. قابلیت شستوشو، استفاده از پلیمرهای بهداشتی و مقاومت در برابر رطوبت، این تسمه را به گزینهای ایدهآل برای خطوط تولید مواد غذایی تبدیل کرده است. نمونه کاربردها: فرآوری گوشت، مرغ و طیور، آبزیان، لبنیات، نانوایی، شیرینی و شکلات، میوه و سبزیجات و غذاهای آماده
- صنایع نوشیدنی: در خطوط تولید نوشیدنی، بطریها و قوطیها با سرعت بالا جابهجا میشوند. حرکت یکنواخت و بدون لغزش تسمه نقاله مدولار از واژگونی یا برخورد محصولات جلوگیری میکند.
- صنایع دارویی: در کارخانههای داروسازی، رعایت استانداردهای بهداشتی و قابلیت شستوشوی تجهیزات اهمیت زیادی دارد. تسمههای مدولار با طراحی بهداشتی، امکان تمیزکاری سریع و مؤثر را فراهم میکنند.
- صنایع بسته بندی: در خطوط بستهبندی، انتقال دقیق کارتن، جعبه، بطری و ظروف اهمیت زیادی دارد. تسمه مدولار با حرکت یکنواخت، دقت تجهیزات بستهبندی را افزایش میدهد.
- صنعت خودروسازی: در خطوط مونتاژ خودرو، قطعات با وزن و ابعاد مختلف جابهجا میشوند. استحکام بالا و قابلیت تحمل بار باعث شده است تسمه نقاله مدولار در بسیاری از خطوط مونتاژ خودرو و قطعهسازی مورد استفاده قرار گیرد.
- صنایع کاغذ و کارتن: در این صنعت، مقاومت در برابر سایش و عملکرد پایدار در شیفتهای کاری طولانی اهمیت زیادی دارد. تسمههای مدولار به دلیل دوام بالا، انتخاب مناسبی برای انتقال ورق، کارتن و محصولات چاپی هستند.
- صنایع نساجی: در خطوط تولید پارچه، نخ و پوشاک، حرکت نرم و یکنواخت تسمه به حفظ کیفیت محصول و جلوگیری از آسیب کمک میکند.
- انبارهای هوشمند و مراکز لجستیک: در سیستم های اتوماسیون انبار، از مدل های Roller Top و Radius برای هدایت و تغییر مسیر کالاها استفاده می شود. این تسمه ها امکان طراحی خطوط انتقال پیچیده را بدون نیاز به تجهیزات اضافی فراهم می کنند.
راهنمای انتخاب تسمه نقاله مدولار
انتخاب صحیح تسمه نقاله مدولار باید بر اساس مشخصات فنی خط تولید انجام شود. مهمترین عوامل عبارتاند از:
- نوع محصول: ابعاد، وزن، شکل و حساسیت محصول تعیین میکند که از چه نوع سطح، گام و متریالی استفاده شود.
- ظرفیت تولید: هرچه ظرفیت خط تولید بیشتر باشد، تسمه باید استحکام کششی و مقاومت سایشی بالاتری داشته باشد.
- شرایط محیطی: عواملی مانند دمای محیط، رطوبت، تماس با مواد شیمیایی یا روغنها در انتخاب جنس ماژول و اسپراکت تأثیر مستقیم دارند.
- الزامات بهداشتی: در صنایع غذایی، لبنی و دارویی، تسمه باید از مواد اولیه مناسب تماس با مواد غذایی (Food Grade) تولید شده باشد و امکان شستوشوی آسان را فراهم کند.
- مسیر حرکت نوار نقاله: اگر مسیر انتقال دارای پیچ، شیب یا گردش باشد، باید از مدلهایی استفاده شود که برای این شرایط طراحی شدهاند.
نصب و راهاندازی تسمه نقاله مدولار
عملکرد مطلوب تسمه نقاله مدولار تنها به کیفیت محصول وابسته نیست؛ نصب صحیح نیز نقش مهمی در افزایش عمر مفید آن دارد.
در هنگام نصب باید به موارد زیر توجه شود:
- هم راستا بودن شافت ها
- نصب صحیح اسپراکت ها
- تراز بودن شاسی نوار نقاله
- تنظیم مناسب کشش اولیه
- کنترل آزاد بودن حرکت تسمه
- بررسی عملکرد پس از راه اندازی
اجرای صحیح این مراحل از سایش زودرس، انحراف تسمه و کاهش راندمان سیستم جلوگیری می کند.
نگهداری و سرویس دوره ای تسمه نقاله مدولار
اگرچه تسمه های مدولار به نگهداری کمتری نسبت به بسیاری از تسمه های دیگر نیاز دارند، اما اجرای برنامه های سرویس دوره ای باعث افزایش طول عمر آنها خواهد شد.
برنامه پیشنهادی نگهداری شامل موارد زیر است:
- بررسی وضعیت ماژول ها
- کنترل میله های اتصال
- بازبینی اسپراکت ها
- بررسی وضعیت شافت ها و یاتاقان ها
- شست و شوی منظم تسمه
- حذف آلودگی های تجمع یافته
- روانکاری قطعاتی که طبق دستور العمل سازنده نیاز به روانکاری دارند.
چگونه عمر تسمه نقاله مدولار را افزایش دهیم؟
رعایت چند نکته ساده میتواند عمر تسمه نقاله مدولار را به میزان قابلتوجهی افزایش دهد:
- انتخاب صحیح متریال متناسب با شرایط کاری
- استفاده از اسپراکت استاندارد
- جلوگیری از بارگذاری بیش از ظرفیت
- تنظیم صحیح سرعت نوار نقاله
- شستوشوی منظم
- تعویض بهموقع ماژولهای آسیبدیده
- بازدید دورهای سیستم انتقال قدرت
- آموزش اپراتورها برای بهرهبرداری صحیح
عوامل مؤثر بر قیمت تسمه نقاله مدولار
قیمت تسمه نقاله مدولار به عوامل مختلفی بستگی دارد و نمیتوان برای همه مدل ها قیمت ثابتی اعلام کرد.
مهم ترین عوامل عبارتاند از:
- جنس ماژول (PP، PE یا POM)
- نوع طراحی سطح
- گام تسمه
- عرض و طول موردنیاز
- برند سازنده
- نوع اسپراکت
- استانداردهای بهداشتی
- ظرفیت تحمل بار
- شرایط کاری و سفارشی سازی
راهنمای خرید تسمه نقاله مدولار
پیش از خرید، بهتر است اطلاعات فنی خط تولید شامل نوع محصول، ظرفیت، سرعت، شرایط محیطی و الزامات بهداشتی بررسی شود. همکاری با تأمینکنندهای که علاوه بر فروش، خدمات مشاوره فنی، طراحی، تأمین قطعات یدکی و پشتیبانی پس از فروش ارائه میدهد، میتواند از انتخاب نادرست و هزینههای اضافی در آینده جلوگیری کند.
خرید تسمه نقاله مدولار از صنایع کوبن
انتخاب تسمه نقاله مدولار مناسب، نیازمند شناخت دقیق شرایط کاری و مشخصات فنی خط تولید است. در صنایع کوبن، با تکیه بر تجربه در حوزه تجهیزات انتقال مواد، امکان ارائه مشاوره تخصصی برای انتخاب تسمه متناسب با نوع صنعت، ظرفیت تولید و شرایط بهرهبرداری فراهم است.
اگر برای خط تولید خود به تسمه نقاله مدولار، اسپراکت، متعلقات تسمه مدولار یا سایر تجهیزات نوار نقاله نیاز دارید، کارشناسان صنایع کوبن پیچ آمادهاند تا با بررسی نیازهای فنی شما، مناسبترین راهکار را پیشنهاد دهند. انتخاب صحیح تجهیزات از ابتدا، علاوه بر کاهش هزینههای تعمیر و نگهداری، موجب افزایش بهرهوری و دوام سیستم انتقال مواد خواهد شد.
جمع بندی :
تسمه نقاله مدولار با بهرهگیری از طراحی ماژولار، سیستم انتقال نیروی مثبت، استحکام مکانیکی بالا و قابلیت تعمیر آسان، به یکی از کارآمدترین راهکارهای انتقال مواد در صنایع مختلف تبدیل شده است. این تسمهها علاوه بر کاهش هزینههای نگهداری و توقف خط تولید، با امکان شستوشوی آسان و مقاومت در برابر شرایط محیطی مختلف، گزینهای مناسب برای خطوط تولید مدرن به شمار میروند.
با این حال، انتخاب بهترین مدل تنها بر اساس قیمت یا ظاهر تسمه امکانپذیر نیست. عواملی مانند نوع محصول، ظرفیت خط، شرایط محیطی، الزامات بهداشتی، نوع مسیر انتقال و جنس ماژولها باید بهصورت تخصصی بررسی شوند تا سیستم انتقال با حداکثر راندمان و طول عمر طراحی شود.
استفاده از تسمه مدولار مناسب، علاوه بر افزایش بهرهوری و کاهش استهلاک تجهیزات، به بهبود کیفیت تولید، کاهش مصرف انرژی و افزایش قابلیت اطمینان خطوط انتقال نیز کمک میکند.
سوالات متداول درباره تسمه نقاله مدولار
- تسمه نقاله مدولار چیست؟ تسمه نقاله مدولار نوعی تسمه انتقال مواد است که از ماژولهای پلاستیکی مجزا تشکیل شده و به وسیله میلههای اتصال به یکدیگر متصل میشوند. این ساختار امکان تعمیر سریع، تعویض آسان قطعات، مقاومت بالا و عملکرد بدون لغزش را فراهم میکند.
- تسمه نقاله مدولار چه تفاوتی با تسمه PVC دارد؟ مهمترین تفاوت در نحوه انتقال نیرو است. تسمههای PVC با اصطکاک روی درام حرکت میکنند، اما تسمه نقاله مدولار توسط اسپراکت و سیستم انتقال مثبت (Positive Drive) به حرکت درمیآید. همچنین تسمه مدولار قابلیت تعویض ماژول، مقاومت مکانیکی بیشتر و عمر مفید بالاتری دارد.
- بهترین متریال برای تسمه نقاله مدولار کدام است؟ انتخاب متریال به شرایط کاری بستگی دارد. پلیپروپیلن (PP) برای محیطهای مرطوب و تماس با مواد شیمیایی، پلیاتیلن (PE) برای دماهای پایین و پلیاکسیمتیلن (POM) برای بارهای سنگین، سرعت بالا و مقاومت سایشی بیشتر گزینههای مناسبی هستند.
- آیا تسمه نقاله مدولار برای صنایع غذایی مناسب است؟ بله. بسیاری از مدلهای تسمه نقاله مدولار از مواد اولیه Food Grade تولید میشوند و به دلیل قابلیت شستوشوی آسان، مقاومت در برابر رطوبت و طراحی بهداشتی، در صنایع غذایی، لبنی، نوشیدنی، گوشت، مرغ و شیلات کاربرد گستردهای دارند.
- آیا تسمه مدولار قابل تعمیر است؟ بله. یکی از مهمترین مزایای تسمه نقاله مدولار امکان تعویض تنها ماژول آسیبدیده است. در بیشتر موارد، بدون باز کردن کل تسمه و تنها با خارج کردن میله اتصال، قطعه معیوب جایگزین میشود.
- عمر مفید تسمه نقاله مدولار چقدر است؟ طول عمر تسمه به عواملی مانند کیفیت مواد اولیه، شرایط کاری، نوع بار، سرعت خط تولید و نحوه نگهداری بستگی دارد. در صورت انتخاب صحیح و اجرای سرویسهای دورهای، تسمههای مدولار میتوانند سالها با عملکرد مطلوب کار کنند.
- اسپراکت در تسمه نقاله مدولار چه وظیفهای دارد؟ اسپراکت نیروی تولیدشده توسط موتور را به تسمه منتقل میکند. دندانههای اسپراکت با بخش زیرین تسمه درگیر شده و باعث حرکت دقیق، بدون لغزش و یکنواخت آن میشوند.
- چگونه تسمه نقاله مدولار مناسب را انتخاب کنیم؟ برای انتخاب صحیح باید عواملی مانند نوع محصول، وزن بار، ظرفیت تولید، سرعت نوار نقاله، دمای محیط، میزان رطوبت، تماس با مواد شیمیایی، مسیر حرکت و الزامات بهداشتی بررسی شوند. انتخاب تسمه بر اساس این پارامترها، عملکرد پایدار و طول عمر بیشتر سیستم را تضمین میکند.
- آیا امکان استفاده از تسمه مدولار در مسیرهای منحنی وجود دارد؟ بله. برخی مدلهای تسمه نقاله مدولار مانند Radius Belt برای حرکت در مسیرهای قوسی و منحنی طراحی شدهاند و امکان طراحی خطوط انتقال پیچیده را بدون نیاز به چندین نوار نقاله فراهم میکنند.
- آیا تسمه مدولار در برابر مواد شیمیایی مقاوم است؟ بله، اما میزان مقاومت به جنس پلیمر بستگی دارد. پلیپروپیلن (PP) و پلیاتیلن (PE) مقاومت شیمیایی بسیار خوبی دارند و برای بسیاری از محیطهای صنعتی مناسب هستند. برای انتخاب دقیق، باید نوع ماده شیمیایی و شرایط کاری بررسی شود.
- چه عواملی بر قیمت تسمه نقاله مدولار تأثیر میگذارند؟ قیمت این محصول به عواملی مانند نوع پلیمر، گام تسمه، طراحی سطح، عرض و طول، برند سازنده، ظرفیت تحمل بار، نوع اسپراکت و استانداردهای موردنیاز بستگی دارد. به همین دلیل، قیمتگذاری معمولاً پس از بررسی مشخصات فنی خط تولید انجام میشود.
- آیا تسمه نقاله مدولار نیاز به نگهداری خاصی دارد؟ اگرچه این تسمهها نسبت به بسیاری از سیستمهای انتقال، نگهداری سادهتری دارند، اما بازدید دورهای، شستوشوی منظم، کنترل وضعیت اسپراکتها و تعویض بهموقع ماژولهای آسیبدیده، نقش مهمی در افزایش عمر مفید آنها دارد.
