تسمه مدولار
تسمه مدولار پلاستیکی (Plastic Modular Conveyor Belt) یکی از پیشرفته ترین انواع تسمه نقاله ها است که از اتصال صدها یا هزاران قطعه پلاستیکی مهندسی شده (Modules) به وسیله پین های اتصال (Hinge Pins) تشکیل می شود. برخلاف تسمه نقاله های لاستیکی یا تسمه نقاله PVC که یکپارچه هستند، تسمه مدولار از ماژول های مستقل ساخته شده و همین ویژگی موجب افزایش دوام، قابلیت تعمیر، انعطاف پذیری و عمر کاری آن شده است.
امروزه تقریباً تمامی خطوط تولید مدرن صنایع غذایی، نوشیدنی، بسته بندی، داروسازی، خودروسازی، لجستیک، کشاورزی، فرآوری گوشت، لبنیات، صنایع دریایی و حتی خطوط انتقال مواد شیمیایی از تسمه مدولار استفاده می کنند؛ زیرا این نوع تسمه علاوه بر انتقال ایمن محصول، قابلیت شست و شوی مداوم، مقاومت بالا در برابر خوردگی و امکان طراحی مسیرهای پیچیده را فراهم میکند.
تسمه مدولار پلاستیکی چیست؟
تسمه مدولار نوعی تسمه نقاله است که از تعداد زیادی قطعه پلاستیکی تزریق شده (Injection Molded Modules) تشکیل می شود. این قطعات توسط پین های پلاستیکی یا استیل به یکدیگر متصل شده و یک سطح انتقال پیوسته را ایجاد می کنند.
در این سیستم، هر ماژول به صورت مستقل قابل تعویض است؛ بنابراین در صورت آسیب دیدگی تنها همان قطعه تعویض می شود و نیازی به تعویض کل تسمه وجود ندارد. این ساختار باعث می شود هزینه تعمیرات نسبت به تسمه های لاستیکی و PVC به میزان قابل توجهی کاهش پیدا کند.
ساختار مهندسی تسمه مدولار
یک تسمه مدولار از اجزای زیر تشکیل شده است:
1- ماژول (Module)
اصلی ترین بخش تسمه است که سطح انتقال مواد را تشکیل میدهد.
هر ماژول دارای بخش های زیر است:
- صفحات انتقال
- لولاهای اتصال
- شیارهای درگیر شدن با چرخ زنجیر
- قفل اتصال
2- پین اتصال (Connecting Pin)
پین ها وظیفه اتصال تمام ماژول ها را بر عهده دارند.
پینها معمولاً از جنس زیر ساخته میشوند. :
- پلی پروپیلن
- پلی آمید
- استیل ضدزنگ
- پلی استال
3- اسپراکت (Sprocket)
برخلاف تسمه های لاستیکی که روی درام حرکت می کنند، تسمه مدولار توسط اسپراکت حرکت داده می شود. اسپراکت ها داخل شیارهای زیر تسمه قرار گرفته و نیروی موتور را مستقیماً به تسمه منتقل می کنند. مزیت این سیستم عبارت است از:
- حذف لغزش
- انتقال دقیق نیرو
- کاهش استهلاک
- افزایش راندمان انتقال
4- شاسی نوار نقاله
تسمه مدولار روی شاسی فولادی یا استنلس استیل حرکت می کند.
در صنایع غذایی معمولاً از شاسی با جنس زیر استفاده میشود. :
- Stainless Steel 304
- Stainless Steel 316
5- ریلهای راهنما (Wear Strip)
جهت کاهش اصطکاک، تسمه روی ریل های پلی اتیلن UHMW حرکت می کند.
این ریلها دارای ویژگی های زیر هستند :
- ضریب اصطکاک پایین
- مقاومت سایشی بسیار بالا
- مقاومت شیمیایی مناسب
مکانیزم عملکرد تسمه مدولار
برخلاف تسمه نقاله های معمولی که انتقال نیرو از طریق اصطکاک درام انجام می شود، در تسمه مدولار انتقال نیرو کاملاً مکانیکی است.
مراحل عملکرد عبارت اند از:
- موتور گیربکس محور محرک را می چرخاند.
- اسپراکت ها دوران می کنند.
- دندانه های اسپراکت داخل شیارهای ماژول قرار می گیرند.
- تسمه به جلو حرکت می کند.
- محصول بدون لغزش جابهجا می شود.
به دلیل درگیری مستقیم اسپراکت و ماژول، احتمال سر خوردن تسمه تقریباً از بین میرود و سیستم برای حمل بارهای سنگین، مرطوب یا چرب عملکرد بسیار پایداری دارد.
جنس تسمه مدولار پلاستیکی
انتخاب متریال تأثیر مستقیمی بر مقاومت مکانیکی، شیمیایی، حرارتی و بهداشتی تسمه دارد.
پلی پروپیلن (PP)
ویژگی ها:
- وزن کم
- مقاومت عالی در برابر اسیدها
- مقاومت مناسب در برابر مواد شوینده
- مناسب صنایع غذایی
- دمای کاری تقریباً ۱ تا ۱۰۴ درجه سانتیگراد
پلی اتیلن (PE)
ویژگی ها:
- مقاومت بسیار خوب در دمای پایین
- انعطافپذیری بالا
- مناسب سردخانهها
- مناسب صنایع انجماد
پلی استال (POM)
یکی از پرکاربردترین مواد در تسمه مدولار صنعتی.
مزایا:
- مقاومت سایشی بسیار زیاد
- ضریب اصطکاک پایین
- مقاومت کششی بالا
- پایداری ابعادی عالی
- مناسب خطوط پرسرعت
نایلون (PA)
ویژگی ها:
- استحکام مکانیکی بالا
- مقاومت مناسب در برابر ضربه
- مناسب بارهای سنگین
- مقاومت عالی در برابر خستگی
ویژگی های مهندسی تسمه مدولار
از دیدگاه طراحی مکانیکی، تسمه های مدولار دارای ویژگی های زیر هستند:
- مقاومت کششی بالا
- مقاومت خستگی بسیار زیاد
- عمر کاری طولانی
- عدم لغزش روی اسپراکت
- قابلیت حرکت مستقیم و منحنی
- قابلیت گردش در مسیرهای مارپیچ
- مقاومت بالا در برابر رطوبت
- مقاومت در برابر روغن ها و گریس ها
- مقاومت شیمیایی مطلوب
- قابلیت شست و شوی مکرر (CIP)
- قابلیت تعویض ماژول آسیب دیده
- قابلیت نصب تجهیزات جانبی مانند دیواره جانبی (Sidewall) و پره یا قاشقک (Flights)
- سطح انتقال یکنواخت
- قابلیت طراحی سفارشی متناسب با محصول و فرآیند
این ساختار مهندسی موجب شده است که تسمه های مدولار در خطوط تولیدی با بهره برداری مداوم (Continuous Operation) و شرایط سخت صنعتی، نسبت به تسمه های یکپارچه عملکرد پایدارتر و هزینه نگهداری کمتری داشته باشند.
انواع متعلقات تسمه مدولار (Flights، Sidewall، Guide، Roller Top و…)

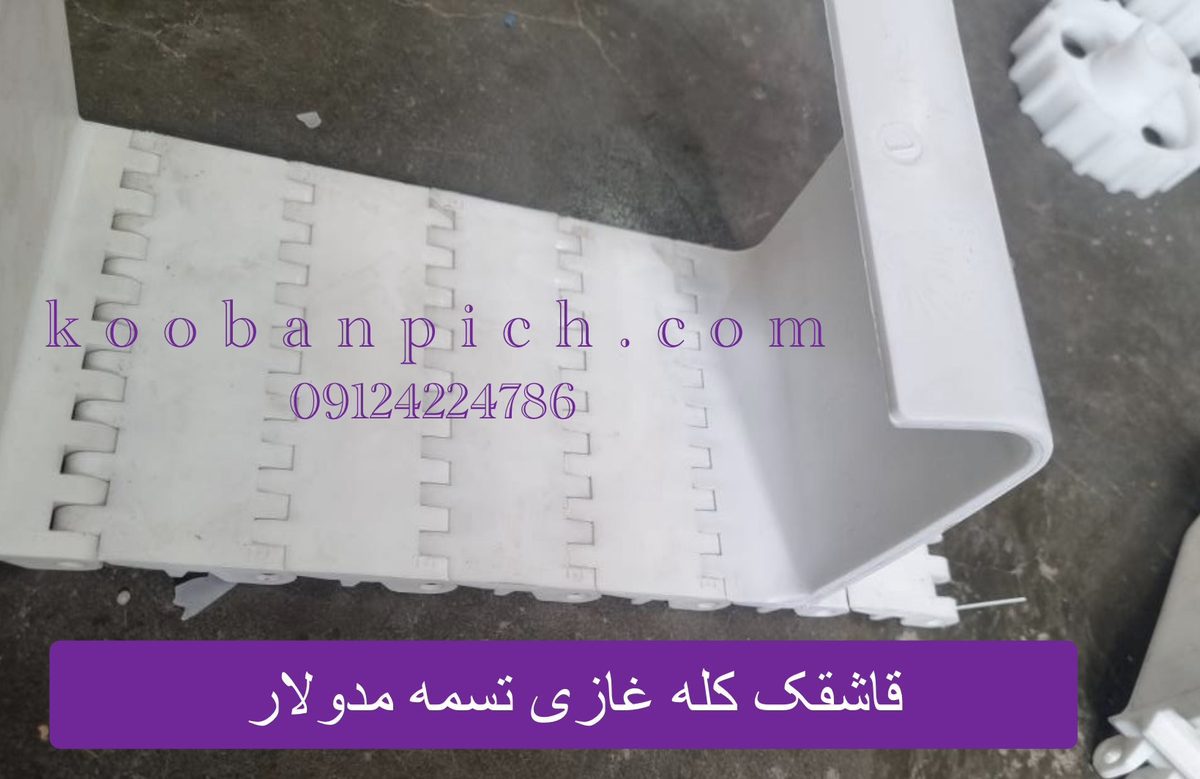

قاشقک کله غازی تسمه مدولار
قاشقک کله غازی تسمه مدولار یکی از مهم ترین متعلقات تسمه های مدولار پلاستیکی است که با هدف افزایش ظرفیت حمل، جلوگیری از لغزش محصولات و انتقال ایمن مواد در مسیرهای شیب دار طراحی می شود.
