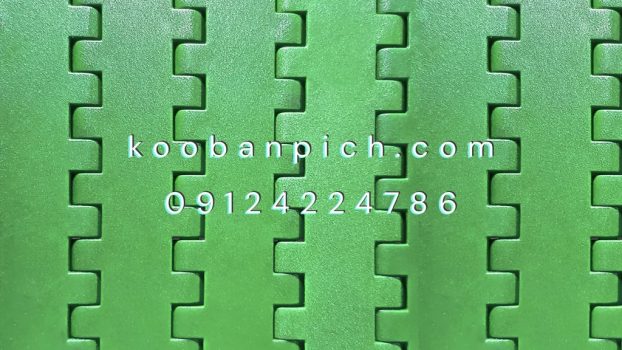

تسمه مدولار یکی از پیشرفته ترین انواع تسمه های نوار نقاله در صنعت انتقال مواد است که به دلیل ساختار ماژولار و طراحی مهندسیشده، در بسیاری از خطوط تولید مدرن مورد استفاده قرار میگیرد. این نوع تسمه از قطعات کوچک و مجزایی به نام ماژول تشکیل شده که به کمک پینهای اتصال به یکدیگر متصل میشوند و سطحی یکپارچه برای جابهجایی محصولات ایجاد میکنند. همین ساختار قطعهای باعث میشود در صورت آسیبدیدگی، تنها بخش معیوب تعویض شود و نیازی به تعویض کامل تسمه نباشد. مقاومت بالا در برابر سایش، قابلیت شستوشو، انعطاف در طراحی مسیر نوار نقاله و عملکرد پایدار در شرایط صنعتی مختلف از مهمترین دلایلی است که باعث شده تسمه مدولار در صنایعی مانند غذایی، بستهبندی، دارویی و خودروسازی به گزینهای بسیار محبوب و کاربردی تبدیل شود.
راهنمای تخصصی و بررسی فنی تسمه نقاله مدولار
در سیستمهای انتقال مواد مدرن، تسمه مدولار بهعنوان یکی از پیشرفتهترین و مهندسیشدهترین راهکارهای جابجایی شناخته میشود. این نوع تسمه که با نام تسمه نوار نقاله مدولار (Modular Belt Conveyor) نیز شناخته میشود، از ماژولهای مستقل و قفلشونده تشکیل شده که به کمک پینهای اتصال به یکدیگر متصل میشوند و ساختاری یکپارچه اما انعطافپذیر ایجاد میکنند.
برخلاف تسمههای سنتی مانند PVC یا لاستیکی که ساختاری پیوسته دارند، در تسمه مدولار هر قطعه به صورت جداگانه قابل تعویض است. همین ویژگی، آن را به انتخاب اول بسیاری از صنایع از جمله غذایی، دارویی، بستهبندی، خودروسازی و لجستیک تبدیل کرده است.
در این راهنمای جامع، بهصورت تخصصی به بررسی ساختار، انواع، متریال، مزایا، کاربردها، تفاوت با PVC و نکات کلیدی خرید تسمه مدولار میپردازیم.
تسمه مدولار چیست و چگونه کار میکند؟
تسمه مدولار نوعی تسمه نقاله صنعتی است که از قطعات کوچک پلاستیکی یا فلزی (Modules) تشکیل شده است. این ماژولها به وسیله پینهای مقاوم به هم متصل میشوند و سطحی پیوسته برای انتقال مواد ایجاد میکنند.
حرکت تسمه از طریق درگیری ماژولها با اسپراکت (Sprocket) انجام میشود. برخلاف تسمههای اصطکاکی، سیستم انتقال نیرو در تسمه مدولار به صورت مکانیکی و دندانهای است، که باعث:
- جلوگیری از لغزش
- افزایش راندمان انتقال
- کاهش استهلاک
- عملکرد پایدار در بارهای سنگین
میشود. این ساختار مهندسیشده باعث شده تسمه مدولار در خطوط تولید پیشرفته با شرایط کاری سخت عملکردی بسیار قابلاعتماد داشته باشد.
اجزای اصلی تسمه نوار نقاله مدولار
- 1. ماژولها (Modules): واحدهای اصلی تشکیلدهنده تسمه هستند که عرض و طول تسمه را تشکیل میدهند. طراحی هندسی آنها تعیینکننده نوع کاربرد است.
- 2. پین اتصال (Hinge Rod / Pin) : پینها ماژولها را به یکدیگر قفل میکنند و امکان انعطاف طولی تسمه را فراهم میسازند.
- 3. اسپراکت (Sprocket) : چرخدندههایی که با ساختار زیرین ماژول درگیر شده و نیروی موتور را به تسمه منتقل میکنند.
- 4. شاسی و ریل راهنما : ساختار نگهدارنده سیستم که هدایت و پشتیبانی مکانیکی تسمه مدولار را انجام میدهد.
انواع تسمه نوار نقاله مدولار از نظر طراحی سطح
انتخاب نوع تسمه مدولار کاملاً وابسته به کاربرد صنعتی است. رایجترین مدل ها عبارتند از:
تسمه مدولار فلت تاپ (Flat Top)
- سطح کاملاً صاف و یکدست
- مناسب برای انتقال کارتن، بستههای سبک و محصولات پایدار
- کاربرد گسترده در صنایع بستهبندی
تسمه مدولار فلاش گرید (Flush Grid)
- دارای سطح مشبک با قابلیت عبور هوا و مایعات
- مناسب برای خطوط شستشو، خشککن و خنککاری
- پرکاربرد در صنایع غذایی
تسمه مدولار فریکشن تاپ (Friction Top)
- دارای روکش اصطکاکی برای جلوگیری از لغزش
- ایدهآل برای مسیرهای شیبدار
تسمه مدولار ساید فلکس (Side Flexing)
- قابلیت حرکت در مسیرهای منحنی
- مناسب برای طراحیهای پیچیده خطوط تولید
تسمه مدولار ریزد ریب (Raised Rib)
- دارای برجستگی برای کاهش سطح تماس محصول
- کاربرد در خطوط حساس به تهویه یا رطوبت
بررسی متریالهای رایج در تسمه مدولار
انتخاب جنس تسمه مدولار تأثیر مستقیمی بر عملکرد، طول عمر و مقاومت شیمیایی آن دارد.
پلیپروپیلن (PP)
- مقاومت شیمیایی بالا
- مناسب صنایع غذایی
- تحمل دمایی متوسط تا بالا
پلیاتیلن (PE)
- عملکرد عالی در دمای پایین
- مناسب سردخانهها
- اصطکاک پایین
پلیاکسیمتیلن (POM / Acetal)
- مقاومت سایشی بسیار بالا
- استحکام مکانیکی عالی
- مناسب بارهای سنگین
- استیل ضد زنگ (Stainless Steel)
- مقاومت حرارتی بسیار بالا
- مناسب صنایع سنگین یا دمای بالا
- دوام فوقالعاده در محیطهای خورنده
مزایای فنی تسمه مدولار
- تعمیرپذیری بالا : در صورت خرابی، فقط ماژول آسیبدیده تعویض میشود.
- طول عمر طولانی : ساختار ماژولار در برابر ضربه و سایش بسیار مقاوم است.
- بهداشت و قابلیت شستشو : قابل استفاده در محیطهای HACCP و صنایع غذایی.
- انعطاف در طراحی مسیر : امکان اجرا در مسیر مستقیم، منحنی و شیبدار.
- انتقال قدرت دقیق : سیستم اسپراکت مانع از لغزش تسمه میشود.
کاربرد تسمه مدولار در صنایع مختلف
- صنایع غذایی : انتقال بطری، لبنیات، گوشت، سبزیجات و بستههای مواد غذایی
- صنایع دارویی و بهداشتی : خطوط تولید قرص، ویال، بستهبندی استریل
- صنایع بستهبندی : انتقال کارتن، پکینگ نهایی و سورتینگ
- خودروسازی : جابجایی قطعات در خطوط مونتاژ
- لجستیک و انبارداری :سیستمهای انتقال در مراکز توزیع و سورتینگ کالا
تفاوت تسمه مدولار با تسمه PVC
تسمه مدولار و تسمه PVC هر دو در سیستمهای نوار نقاله برای انتقال مواد استفاده میشوند، اما از نظر ساختار، عملکرد و کاربرد تفاوتهای مهمی دارند. تسمه مدولار از ماژولهای جداگانه پلاستیکی یا فلزی تشکیل شده که با پین به یکدیگر متصل میشوند، در حالیکه تسمه PVC ساختاری یکپارچه و پیوسته دارد. همین تفاوت در ساختار باعث ایجاد تفاوتهای فنی و عملیاتی میان این دو نوع تسمه میشود.
مهمترین تفاوتهای تسمه مدولار و تسمه PVC عبارتند از:
- ساختار تسمه
تسمه مدولار از قطعات ماژولار و جداگانه تشکیل شده است، اما تسمه PVC به صورت یکپارچه و پیوسته ساخته میشود. - قابلیت تعمیر و نگهداری
در تسمه مدولار در صورت آسیب دیدن، تنها ماژول آسیبدیده تعویض میشود، ولی در تسمه PVC معمولاً نیاز به تعویض کامل تسمه وجود دارد. - مقاومت در برابر سایش و ضربه
تسمه مدولار به دلیل طراحی ماژولار مقاومت بالاتری در برابر فشار، سایش و ضربه دارد، در حالیکه تسمه PVC مقاومت کمتری در شرایط کاری سنگین دارد. - قابلیت شستوشو و بهداشت
تسمه مدولار بهویژه در مدلهای مخصوص صنایع غذایی قابلیت شستوشوی بسیار خوبی دارد، اما تسمه PVC در برخی شرایط بهداشتی محدودتر است. - انعطاف در طراحی مسیر نقاله
تسمه مدولار میتواند در مسیرهای مستقیم، منحنی و شیبدار استفاده شود، در حالیکه تسمه PVC بیشتر برای مسیرهای مستقیم مناسب است. - هزینه اولیه و اقتصادی بودن
هزینه اولیه تسمه مدولار معمولاً بیشتر است، اما به دلیل طول عمر بالا و تعمیر آسان، در بلندمدت اقتصادیتر محسوب میشود. در مقابل، تسمه PVC ارزانتر است اما ممکن است هزینههای نگهداری بیشتری داشته باشد.
نکات تخصصی در خرید تسمه مدولار
برای انتخاب دقیق و مهندسیشده، این پارامترها باید بررسی شوند:
- وزن و ابعاد محصول
- سرعت خط تولید
- نوع مسیر (مستقیم یا منحنی)
- شرایط دمایی
- تماس با مواد شیمیایی
- استانداردهای بهداشتی مورد نیاز
- ظرفیت بارگذاری (Load Capacity)
انتخاب اشتباه متریال یا گام ماژول میتواند باعث کاهش راندمان خط تولید شود.
عوامل مؤثر بر قیمت تسمه مدولار
قیمت تسمه مدولار به فاکتورهای زیر وابسته است:
- جنس ماژول
- عرض و گام تسمه
- نوع طراحی سطح
- برند تولیدکننده
- سفارشی بودن ابعاد
- شرایط محیطی پروژه
در پروژههای صنعتی، توصیه میشود انتخاب تسمه مدولار با مشاوره فنی انجام شود تا هزینههای آتی کاهش یابد.
جمعبندی نهایی
تسمه مدولار راهکاری مهندسیشده و پیشرفته برای سیستمهای انتقال مواد است که به دلیل ساختار قطعهای، مقاومت بالا، تعمیرپذیری سریع و قابلیت استفاده در مسیرهای پیچیده، جایگزین بسیاری از تسمههای سنتی شده است.
اگر به دنبال افزایش بهرهوری، کاهش هزینههای نگهداری و بهبود عملکرد خط تولید هستید، استفاده از تسمه مدولار یک سرمایهگذاری هوشمندانه خواهد بود.
سوالات متداول
- تسمه مدولار چیست؟ تسمه مدولار نوعی تسمه نوار نقاله است که از ماژولهای پلاستیکی یا فلزی بههممتصل تشکیل شده و برای انتقال مواد در خطوط تولید صنعتی استفاده میشود. این ساختار ماژولار باعث افزایش دوام، انعطاف و تعمیرپذیری تسمه میشود.
- تسمه مدولار چه کاربردی دارد؟ تسمه مدولار در صنایع مختلفی مانند صنایع غذایی، بستهبندی، دارویی، خودروسازی و سیستمهای لجستیک برای جابهجایی محصولات در خطوط تولید استفاده میشود.
- مزیت تسمه مدولار نسبت به تسمه PVC چیست؟ مهمترین مزیت تسمه مدولار امکان تعویض بخش آسیبدیده بدون نیاز به تعویض کل تسمه است. همچنین این تسمهها مقاومت بیشتری در برابر سایش، ضربه و شرایط صنعتی دارند.
- تسمه مدولار از چه موادی ساخته میشود؟ متریالهای رایج در ساخت تسمه مدولار شامل پلیپروپیلن (PP)، پلیاتیلن (PE)، پلیاکسیمتیلن (POM) و در برخی موارد استیل ضد زنگ هستند.
- چه عواملی بر قیمت تسمه مدولار تاثیر میگذارند؟ قیمت تسمه مدولار به عواملی مانند نوع متریال، عرض تسمه، نوع ماژول، برند تولیدکننده، شرایط کاری و نوع کاربرد صنعتی بستگی دارد.
